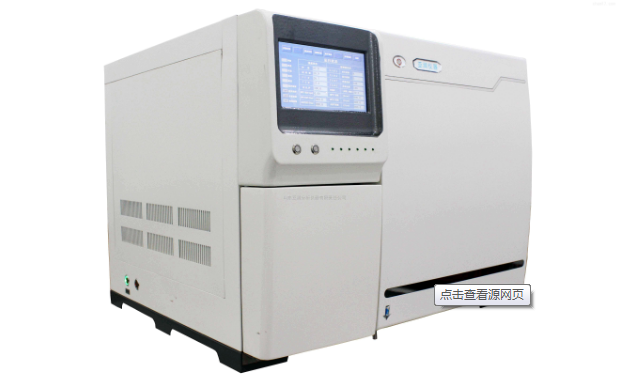

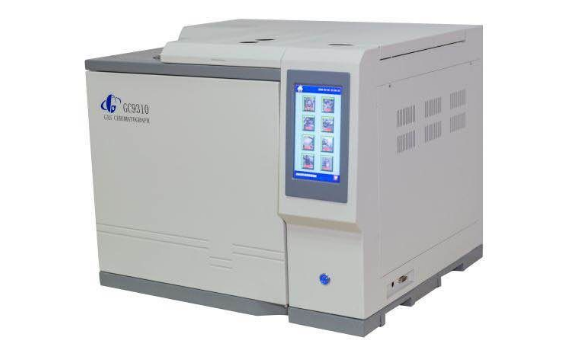

氣相色譜儀的安裝方法？隨著科技的發展，越來越多的人投身到科研工作中來，那說到科研，我們的儀器為我們的科研工作提供了很大的幫助，而儀器是一種精密儀器，對安裝環境的要求，價格也不便宜，那氣相色譜儀的安裝方法，氣相色譜儀使用的注意事項有哪些？接下來家讓氣相色譜儀為大家解答。

一、色譜儀的安裝準備

1.對色譜儀分析室的要求

(1)分析室周圍不得有強磁場，易燃及強腐蝕性氣體。

(2)室內環境溫度應在5~35度范圍內，濕度小于等于85%(相對濕度)，且室內應保持空氣流通。有條件的廠最好安裝空調。

(3)準備好能承受整套儀器，寬高適中，便于操作的工作平臺。一般工廠以水泥平臺較佳(高0.6~0.8米)，平臺不能緊靠墻，應離墻0.5~1.0米，便于接線及檢修用。

(4)供儀器使用的動力線路容量應在10KVA左右，而且儀器使用電源應盡可能不與大功率耗電量設備或經常大幅度變化的用電設備公用一條線。電源必須接地良好，一般在潮濕地面(或食鹽溶液灌注)釘入長約0.5~1.0米的鐵棒(絲)，然后將電源接地點與之相連，總之要求接地電阻小于1歐姆即可。(注：建議電源和外殼都接地，這樣效果更好)。

2.氣源準備及凈化

(1)氣源準備

事先準備好需用氣體的高壓鋼瓶(一般大中城市均可購到)，裝某一種氣體的鋼瓶只能裝這種氣體，每個鋼瓶的顏色代表一種氣體，不能互換。一般用氮氣，氫氣，空氣這三種氣體，每種氣體最好準備兩個鋼瓶，以備用。有的廠使用氫氣發生器和空氣壓縮機也可，但空壓機必須無油。凡鋼瓶氣壓下降到1~2Mpa時，應更換氣瓶。一般廠家使用使用以上氣體99.99%即可，電子捕獲檢測器必須使用高純氣源99.999%以上。

(2)氣源凈化

為了除去各種氣體中可能含有的水分，灰分和有機氣體成分，在氣體進入儀器之前應先經過嚴格凈化處理。若全部使用鋼瓶氣體，有的色譜儀附有凈化器，且內已填有5A分子篩，活性炭，硅膠，基本可滿足要求。若使用一般氫氣發生器，則必須加強對水分的凈化處理，故應增大干燥管面積(體積在450立方厘米以上為好，填料用5A分子篩為佳),并在發生器后接容積較大的儲器桶，以減少或克服氣源壓力波動時對儀器基線的影響。若使用空壓機作空氣來源，空壓機進氣口應加強空氣過濾，加大凈化管體積，在干燥管內應填充一半5A分子篩，一半活性炭。一般國產無油氣體壓縮機(天津產)可滿足需要。

3.色譜儀成套性檢查及安放

儀器開箱后，按資料袋內附件清單，進行逐項清點，并將易損零件的備件予以妥善保存。然后按照儀器的使用說明書上要求，將其放置于工作平臺上，并對著接線圖和各插頭，插座將儀器各部分連接起來，最后連接記錄儀和數據處理機。注意各接頭不要接錯。

4.外氣路的連接

(1)減壓閥的安裝

有的儀器隨機帶有減壓閥，若沒有的則要購買。所用的是2只氧氣，1只氫氣減壓閥。將2只氧氣減壓閥，1只氫氣減壓閥分別裝到氮氣，空氣和氫氣鋼瓶上(注意氫氣減壓閥螺紋是反向的，并在接口處加上所附的O形塑料墊圈，以便密封)，旋緊螺帽后，關閉減壓閥調節手柄(即旋松)，打開鋼瓶高壓閥，此時減壓閥高壓表應有指示，關閉高壓閥后，其指示壓力不應下降，否則有漏，應及時排除(用墊圈或生料帶密封)，有時高壓閥也會漏，要注意。然后旋動調節手柄將余氣排掉。

(2)外氣路連接法

把鋼瓶中的氣體引入色譜儀中，有的采用不銹鋼管(φ2×0.5mm)，有的采用耐壓塑料管(φ3×0.5mm)。采用塑料管容易操作，所以一般采用塑料管。若用塑料管，在接頭處就要有不銹鋼襯管(φ2×20mm)和一些密封用的塑料等材料。從鋼瓶到儀器的塑料管的長度視需要而定，不宜過長，然后用塑料管把氣源和儀器(氣體進口)連接起來。

(3)外氣路的檢漏

把主機氣路面板上載氣，氫氣，空氣的閥旋鈕關閉，然后開啟各路鋼瓶的高壓閥，調節減壓閥上低壓表輸出壓力，使載氣，空氣壓力為0.35~0.6Mpa(約3.5~6.0kg/cm3),氫氣壓力為0.2~0.35 Mpa。然后關閉高壓閥，此時減壓閥上低壓表指示值不應下降，如下降，則說明連接氣路中有漏，應予排除。

5.色譜儀氣路氣密性檢查

氣密性檢查是一項十分重要的工作，若氣路有漏，不僅直接導致儀器工作不穩定或靈敏度下降，而且還有發生爆炸的危險，故在操作使用前必須進行這項工作(氣密檢查一般是檢查載氣流路，氫氣和空氣流路若未拆動過，可不檢查)。

方法是，打開色譜柱箱蓋，把柱子從檢測器上拆下，將柱口堵死，然后開啟載氣流路，調低壓輸出壓力為0.35~0.6Mpa，打開主機面板上的載氣旋鈕，此時壓力表應有指示。最后將載氣旋鈕關閉，半小時內其柱前壓力指示值不應有下降，若有下降則有漏，應予排除。若是主機內氣路有漏，則拆下主機有關側板，用肥皂水(最好是十二烷基磺酸鈉溶液)逐個接頭檢漏(氫，空氣也可如此檢漏)，最后將肥皂水擦干。

二、檢查和調試工作

儀器的調試把氣路，儀器等按上述接好，安置好后，便可進行下面檢查和調試工作。

1.色譜儀電路各部件檢查儀器啟動前應首先接通載氣流路，調節主機面板上的載氣旋鈕(即：載氣穩流閥)，使載氣流量為20~30ml/min。

(1)啟動主機

開啟主機總電源開關，色譜柱箱內馬達開始工作，并檢查是否有異樣聲響，若有，立即切斷電源，并進一步檢查排除。有的色譜儀啟動時自診斷，顯示儀器運轉情況：正?；虿徽＃徽ｏ@示包括哪一部分有問題，接線錯誤等等。

(2)各路溫控檢查

按照說明書，逐個對柱溫(包括程序升溫)，進樣器溫度，檢測器溫度進行恒溫檢查，是否能在高，中，低溫度下保持恒定，特別是要求柱溫溫控精度達到0.01度。

氣相色譜柱的安裝比較重要，但常為人們所忽視，這導致剛使用氣相色譜柱時，分析樣品的色譜圖效果較差。一根好的色譜柱和設計得很好的色譜系統，必須使柱子在系統中安裝得合理，才能做出好的結果，才能保證發揮色譜柱最佳的性能和延長使用壽命。

三、色譜儀的安裝

色譜柱的正確安裝才能保證發揮其最佳的性能和延長使用壽命。 正確的安裝請參考以下步驟：

步驟1. 檢查氣體過濾器、載氣、進樣墊和襯管等檢查氣體過濾器和進樣墊，保證輔助氣和檢測器的用氣暢通有效。如果以前做過較臟樣品或活性較高的化合物，需要將進樣口的襯管清洗或更換。

步驟2.將螺母和密封墊裝在色譜柱上，并將色譜柱兩端要小心切平。

步驟3. 將色譜柱連接于進樣口上色譜柱在進樣口中插入深度根據所使用的GC儀器不同而定。正確合適的插入能最大可能地保證試驗結果的重現性。通常來說，色譜柱的入口應保持在進樣口的中下部，當進樣針穿過隔墊完全插入進樣口后如果針尖與色譜柱入口相差1-2cm，這就是較為理想的狀態。(具體的插入程度和方法參見所使用GC的隨機手冊)避免用力彎曲擠壓毛細管柱，并小心不要讓標記牌等有鋒利邊緣的物品與毛細柱接觸摩擦，以防柱身斷裂受損。將色譜柱正確插入進樣口后，用手把連接螺母擰上，擰緊后(用手擰不動了)用扳手再多擰1/4-1/2圈，保證安裝的密封程度。因為不緊密的安裝，不僅會引起裝置的泄漏，而且有可能對色譜柱造成永久損壞。

步驟4.接通載氣當色譜柱與進樣口接好后，通載氣, 調節柱前壓以得到合適的載氣流速。將色譜柱的出口端插入裝有己烷的樣品瓶中，正常情況下，我們可以看見瓶中穩定持續的氣泡。如果沒有氣泡，就要重新檢查一下載氣裝置和流量控制器等是否正確設置，并檢查一下整個氣路有無泄漏。等所有問題解決后，將色譜柱出口從瓶中取出，保證柱端口無溶劑殘留，再進行下一步的安裝。

步驟5. 將色譜柱連接于檢測器上其安裝和所需注意的事項與色譜柱與進樣口連接大致相同。如果在應用中系統所使用的是ECD或NPD等，那么在老化色譜柱時，應該將柱子與檢測器斷開，這樣檢測器可能會更快達到穩定。

步驟6.確定載氣流量，再對色譜柱的安裝進行檢查注意：如果不通入載氣就對色譜柱進行加熱，會快速且永久性的損壞色譜柱。

步驟7.色譜柱的老化色譜柱安裝和系統檢漏工作完成后，就可以對色譜柱進行老化了。

色譜柱升至一恒定溫度，通常為其溫度上限。特殊情況下，可加熱至高于最高使用溫度10-20℃左右，但是一定不能超過色譜柱的溫度上限，那樣極易損壞色譜柱。當到達老化溫度后，記錄并觀察基線。初始階段基線應持續上升，在到達老化溫度后5-10分鐘開始下降，并且會持續30-90分鐘。當到達一個固定的值后就會穩定下來。如果在2-3小時后基線仍無法穩定或在15-20分鐘后仍無明顯的下降趨勢，那么有可能系統裝置有泄漏或者污染。遇到這樣的情況，應立即將柱溫降到40℃以下，盡快的檢查系統并解決相關的問題。如果還是繼續的老化，不僅對色譜柱有損壞而且始終得不到正常穩定的基線。

一般來說，涂有極性固定相和較厚涂層的色譜柱老化時間長，而弱極性固定相和較薄涂層的色譜柱所需時間較短。而PLOT色譜柱的老化方法各不相同。PLOT柱的老化步驟:HLZ Pora 系列 250℃， 8小時以上Molesieve(分子篩) 300℃ 12小時Alumina(氧化鋁) 200℃ 8小時以上由于水在氧化鋁和分子篩PLOT柱中的不可逆吸附，使得這兩種色譜柱容易發生保留行為漂移。當柱子分離過含有高水分樣品后，需要將色譜柱重新老化，以除去固定相中吸附的水分。

步驟8. 設置確認載氣流速對于毛細管色譜柱，載氣的種類首選高純度氮氣或氫氣。載氣的純度最好大于99.995%，而其中的含氧量越少越好。如果您使用的是毛細管色譜柱，那么依照載氣的平均線速度(cm/sec),而不是利用載氣流量(ml/min)來對載氣做出評價。因為柱效的計算采用的是載氣的平均線速度。推薦平均線速度值：氮氣：10-12cm/sec 氫氣：20-25cm/sec載氣雜質過濾器在載氣的管線中加入氣體過濾裝置不僅可以延長色譜柱壽命，而且很大程度的降低了背景噪音。建議最好安裝一個高容量脫氧管和一個載氣凈化器。使用ECD系統時，最好能在其輔助氣路中也安裝一個脫氧管。

步驟9. 柱流失檢測在色譜柱老化過程結束后，利用程序升溫作一次空白試驗(不進樣)。一般是以10℃/min從50℃升至最高使用溫度，達到最高使用溫度后保持10min。這樣我們就會得到一張流失圖。這些數值可能對今后作對比試驗和實驗問題的解決有幫助。在空白試驗的色譜圖中，不應該有色譜峰出現。如果出現了色譜峰，通常可能是從進樣口帶來的污染物。如果在正常的使用狀態下，色譜柱的性能開始下降，基線的信號值會增高。另外，如果在很低的溫度下，基線信號值明顯的大于初始值，那么有可能是色譜柱和　GC系統有污染。其他：色譜柱的保存用進樣墊將色譜柱的兩端封住，并放回原包裝。在安裝時要將色譜柱的兩端截去一部分，保證沒有進樣墊的碎屑殘留于柱中。

以上就是氣相色譜儀的安裝方法，氣相色譜儀使用的注意事項有哪些的全部內容了，大家看完本文想必大家都有了一個了解，另外大家要注意當空氣中氫氣的含量在4-10%時，就有爆炸的危險。所以一定要保證實驗室有良好的通風系統。以上就是今天的全部內容了，如需了解更多請《光譜儀器的原理_光譜儀器應用技術分析》
